Серия 756/102
Со встроенным седлом и редуктором IP67 на фланцевом соединении ISO. С двойным эксцентриком
Межфланцевое расстояние - согласно EN 558, табл.2, базовая серия 14. Стандартные фланцевые отверстия – согласно EN1092-2 (ISO 7005-2).
Конструкция по стандартам EN 593
Длинная модель с двумя фланцами. PN10 и PN16. Материалы затвора утверждены для контакта с питьевой водой.
Для воды и нейтральных жидкостей с температурой до +70°С.
Для установки в колодцах и помещениях. Для подземной бесколодезной установки.
|
|
|
Дизайн с двойным эксцентриком. Преимущество дизайна – минимальный износ дискового уплотнения благодаря поворачиванию откр./закр. диска как дверцы, снимая напряжения с уплотнения уже сразу после нескольких градусов открытия. В закрытом состоянии диск прилегает к седлу и полностью сжимает его, что обеспечивает 100% капленепроницаемость соединения. Конструкция диска и седла позволяет максимально снизить момент кручения в направлении открытия и закрытия затвора при полной разности давлений.
Дизайн диска и седла. Диск с плоским обтекаемым профилем обеспечивает низкие потери давления в затворе и возможность работы в обоих направлениях потока. Седло отлито заодно с корпусом затвора, который защищен от ржавения эпоксидным покрытием. Уплотнения диска, находящиеся между стопорным кольцом из стали и диском, можно заменять независимо от направления потока. Для предотвращения вибраций между валом и диском диск закреплен установочными штифтами и шпоночным соединением.
Уплотнение вала. Герметизирующие О-кольца, самосмазывающиеся подшипники и бронзовые втулки защищают от гальванической коррозии.

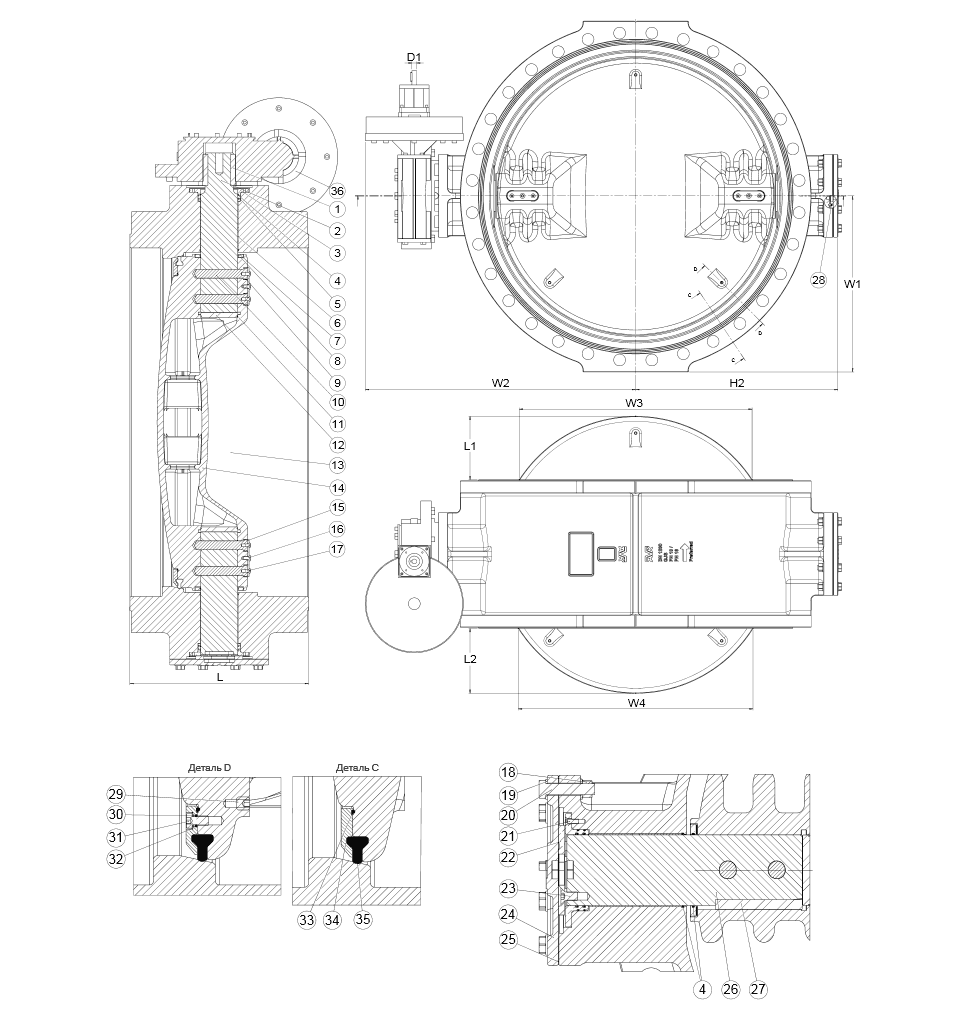

| 1. Шпонка | 10. Направляющий штифт | 19. Шайба | 28. Винт |
| 2. Вал затвора | 11. О-кольцо | 20. Винт | 29. Винт |
| 3. Корпус уплотнения | 12. Заглушка | 21. Винт | 30. О-кольцо |
| 4. О-кольцо | 13. Корпус | 22. Упорный подшипник | 31. Болт |
| 5. О-кольцо | 14. Диск | 23. Винт | 32. Шайба |
| 6. Самосмазывающийся подшипник | 15. Предохранительная пластина | 24. Торцевая плита | 33. О-кольцо |
| 7. Крышка диска | 16. Винт | 25. Прокладка | 34. Стопорное кольцо уплотнения |
| 8. Прокладка крышки диски | 17. Винт | 26. Полувал | 35. Уплотнение диска |
| 9. О-кольцо | 18. Гайка | 27. Предохранительная шпонка | 36. Редуктор на фланце ISO |
| Корпус и диск | Шарографитный чугун GJS-400-7 по стандарту EN1563 с эпоксидным покрытием внутри и снаружи по стандарту DNI 30677-2 и по требованиям GSK. Наименование эпоксидки RAL5017 – внутри и снаружи, согласно WRAS-DVGW/W270/UBA, толщиной 250 микрон. |
| Вал | Нержавеющая сталь AISI 431 |
| Втулки | Бронза |
| 4 установочных штифта | Нержавеющая сталь |
| Артикул | DN, мм | L, мм | L1, мм | L2, мм | H2, мм | W1, мм | W2, мм | W3, мм | W4, мм | D1, мм | Фланец ISO | Вес, кг |
| 756-0700-1-1400201 | 700 | 430 | 127 | 133 | 550 | 455 | 656 | 533 | 543 | 20 | 10 | 551 |
| 756-0800-1-1400201 | 800 | 470 | 156 | 162 | 620 | 513 | 756 | 627 | 636 | 20 | 10 | 697 |
| 756-0900-1-1400201 | 900 | 510 | 186 | 192 | 690 | 563 | 1057 | 722 | 730 | 20 | 10 | 885 |
| 756-1000-1-1400201 | 1000 | 550 | 216 | 222 | 770 | 628 | 1137 | 816 | 824 | 20 | 10 | 1131 |
| 756-1200-1-1400201 | 1200 | 630 | 269 | 275 | 855 | 743 | 1222 | 986 | 993 | 20 | 10 | 1745 |
| Артикул | DN, мм | L, мм | L1, мм | L2, мм | H2, мм | W1, мм | W2, мм | W3, мм | W4, мм | D1, мм | Фланец ISO | Вес, кг |
| 756-0700-1-0400501 | 700 | 430 | 127 | 133 | 550 | 448 | 656 | 533 | 543 | 20 | 10 | 469 |
| 756-0800-1-0400501 | 800 | 470 | 156 | 162 | 620 | 508 | 735 | 627 | 636 | 20 | 10 | 632 |
| 756-0900-1-0400501 | 900 | 510 | 186 | 192 | 690 | 558 | 1057 | 722 | 730 | 20 | 10 | 780 |
| 756-1000-1-0400501 | 1000 | 550 | 216 | 222 | 770 | 615 | 1137 | 816 | 824 | 20 | 10 | 996 |
| 756-1200-1-0400501 | 1200 | 630 | 269 | 275 | 855 | 728 | 1222 | 986 | 993 | 20 | 10 | 1541 |
