Серия 04/04

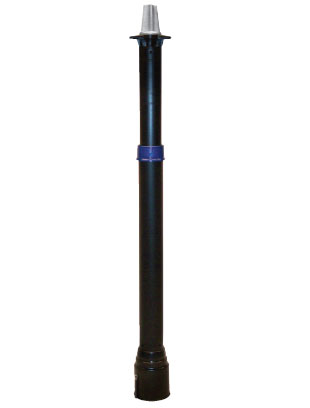

Удлинительный шток телескопического типа
с конструкцией по стандарту DIN / EN, для клиновых задвижек.
Телескопические удлинительные штоки поставляются в 6-ти разных длинах – от 450 до 5250 мм, где каждая легко настраивается.
Конический наконечник 23-32мм предназначен для универсальных ключей.
В верхнем переходнике находится предохранительное отверстие антифриз.
Используется для облегчения регулирования запорной арматурой, установленной под землей и если расстояние от верха задвижки до поверхности земли не определено, для чего необходима настройка телескопической длины штока после его установки. Конический переходник рассчитан на стандартные ключи регулирования.
Верхний переходник с ушами можно легко закрепить в ковере AVK. Запорная пружина сохраняет шток на своем месте во время его установки, таким образом создавая необходимую силу трения внутри ПЭ трубы. Манжета посередине штока защищает от проникновения песка и грязи между двумя ПЭ трубами. Нижняя покрышка защищает шпиндель задвижки от проникновения песка и грязи, также позволяя его свободное вращение. Компоненты изготовлены из нержавеющих материалов для обеспечения длительной эксплуатации.
| Наружные защитные телескопические трубы штока, верхний переходник и нижняя покрышка | Полиэтилен |
| Внутренние телескопические стержни | Оцинкованная сталь |
| Нижний переходник | Литая нержавеющая сталь |
| Запорная пружина | Нержавеющая сталь |
| Манжета посередине штока | Пластик |
| Конический наконечник 23-32мм | Литая нержавеющая сталь |

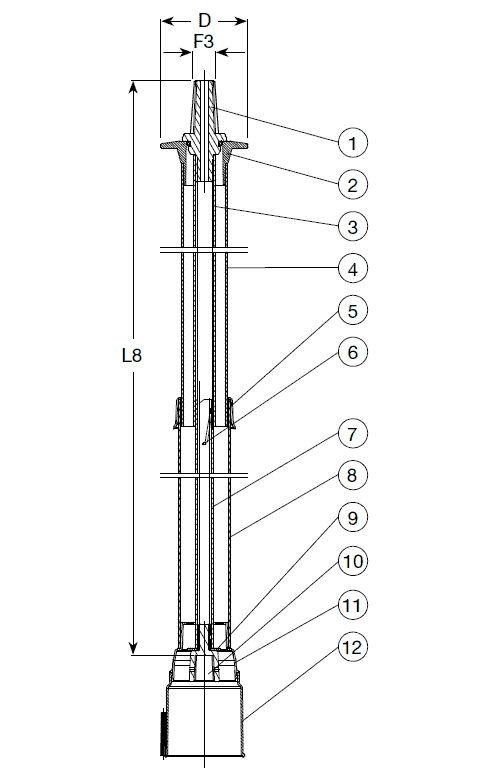

| 1. Насадок для ключа | 7. Нижний внутренний стержень |
| 2. Верхний переходник с ушами | 8. Нижняя наружная труба |
| 3. Верхний внутренний стержень | 9. Стопорное кольцо |
| 4. Верхняя наружная труба | 10. Нижний переходник |
| 5. Расположенная посередине манжета | 11. Колпачок нижней покрышки штока |
| 6. Запорная пружина | 12. Нижняя покрышка |
| Артикул | DN | D, мм | F3, мм | L8, мм | Вес, кг |
| 04-050-4-0002 | 40-50 | 98 | 23-32 | 450-700 | 1,9 |
| 04-050-4-0502 | 40-50 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-050-4-1002 | 40-50 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-050-4-1202 | 40-50 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-050-4-1502 | 40-50 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-050-4-2202 | 40-50 | 98 | 23-32 | 2850-5250 | 11 |
| 04-080-4-0002 | 65-80 | 98 | 23-32 | 450-700 | 1,9 |
| 04-080-4-0502 | 65-80 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-080-4-1002 | 65-80 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-080-4-1202 | 65-80 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-080-4-1502 | 65-80 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-080-4-2202 | 65-80 | 98 | 23-32 | 2850-5250 | 11 |
| 04-125-4-0002 | 100-125 | 98 | 23-32 | 450-700 | 1,9 |
| 04-125-4-0502 | 100-125 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-125-4-1002 | 100-125 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-125-4-1202 | 100-125 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-125-4-1502 | 100-125 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-125-4-2202 | 100-125 | 98 | 23-32 | 2850-5250 | 11 |
| 04-150-4-0002 | 150-150 | 98 | 23-32 | 450-700 | 1,9 |
| 04-150-4-0502 | 150-150 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-150-4-1002 | 150-150 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-150-4-1202 | 150-150 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-150-4-1502 | 150-150 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-150-4-2202 | 150-150 | 98 | 23-32 | 2850-5250 | 11 |
| 04-200-4-0002 | 200-200 | 98 | 23-32 | 450-700 | 1,9 |
| 04-200-4-0502 | 200-200 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-200-4-1002 | 200-200 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-200-4-1202 | 200-200 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-200-4-1502 | 200-200 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-200-4-2202 | 200-200 | 98 | 23-32 | 2850-5250 | 11 |
| 04-300-4-0002 | 250-300 | 98 | 23-32 | 450-700 | 1,9 |
| 04-300-4-0502 | 250-300 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-300-4-1002 | 250-300 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-300-4-1202 | 250-300 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-300-4-1502 | 250-300 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-300-4-2202 | 250-300 | 98 | 23-32 | 2850-5250 | 11 |
| 04-400-4-0002 | 350-400 | 98 | 23-32 | 450-700 | 1,9 |
| 04-400-4-0502 | 350-400 | 98 | 23-32 | 650-1100 | 2,6 |
| 04-400-4-1002 | 350-400 | 98 | 23-32 | 1050-1750 | 3,9 |
| 04-400-4-1202 | 350-400 | 98 | 23-32 | 1400-2350 | 5,8 |
| 04-400-4-1502 | 350-400 | 98 | 23-32 | 1700-2900 | 5,4 |
| 04-400-4-2202 | 350-400 | 98 | 23-32 | 2850-5250 | 11 |
| 04-630-4-0002 * | 450-600 | 98 | 23-32 | 450-700 | 2,6 |
| 04-630-4-0502 * | 450-600 | 98 | 23-32 | 650-1100 | 3,4 |
| 04-630-4-1002 * | 450-600 | 98 | 23-32 | 1050-1750 | 4,5 |
| 04-630-4-1502 * | 450-600 | 98 | 23-32 | 1700-2900 | 7,6 |
| 04-640-4-0002 ** | 450-600 | 98 | 23-32 | 450-700 | 2,6 |
| 04-640-4-0502 ** | 450-600 | 98 | 23-32 | 650-1100 | 3,4 |
| 04-640-4-1002 ** | 450-600 | 98 | 23-32 | 1050-1750 | 4,5 |
| 04-640-4-1502 ** | 450-600 | 98 | 23-32 | 1700-2900 | 7,6 |
