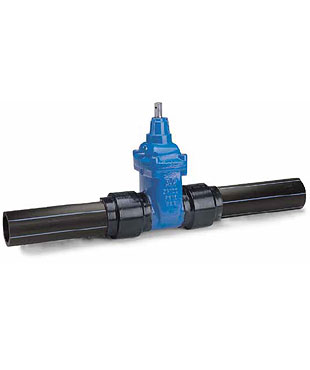

Серия 36/80
Присоединяется сваркой плавлением к ПЭ водопроводам
по BS 3284 (DIN 8074, DS 2119)По европейским нормам EN 1074-1 и 2 или EN 1171
Для воды и нейтральных жидкостей с температурой до +70°С
Максимальная температура для ПЭ труб +20°С
Гидравлическое, по EN 1074-1 и 2 или EN 12266:
Проверка рабочего крутящего момента

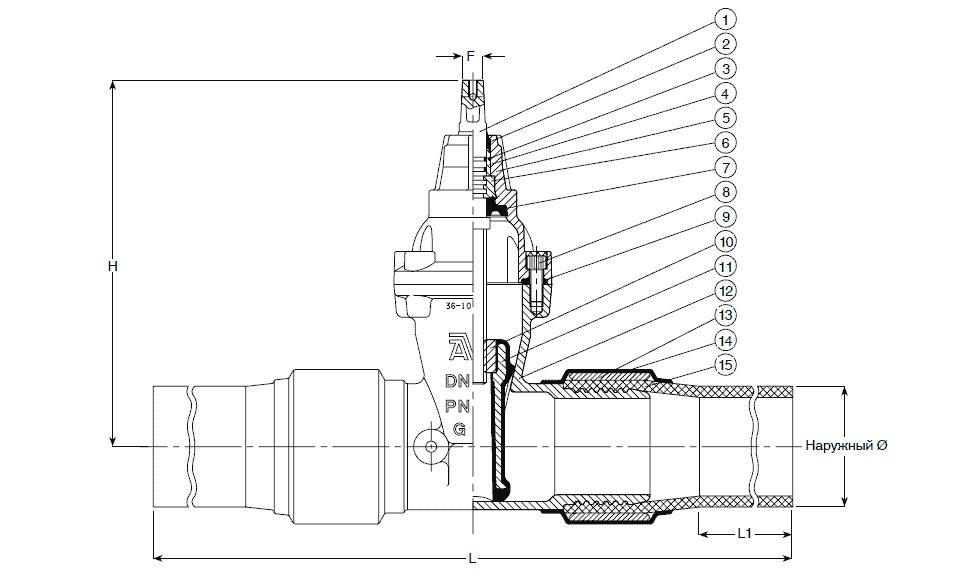

| 1. Шпиндель |
6. Упорное кольцо | 11. Клин |
| 2. Кольцо грязесъемное из NBR | 7. Манжета из EPDM | 12. Корпус |
| 3. Кольцо круглого сечения из NBR | 8. Болт крышки | 13. Кольцо обжимное |
| 4. Подшипник | 9. Прокладка крышки | 14. Усадочный шланг |
| 5. Крышка | 10. Клиновая гайка | 15. Патрубок |
| Корпус и крышка | Ковкий чугун GJS-500-7 по EN 1563 (GGG-50 по DIN 1693) |
| Покрытие | Внутри и снаружи порошковое эпоксидное по DIN 30677-2 и GSK, нанесённое электростатическим способом |
| Шпиндель | Нержавеющая сталь, DIN x 20 Cr 13 |
| Уплотнение шпинделя | Грязесъёмное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM |
| Клин | Ковкий чугун, с сердечником полностью вулканизированным резиной EPDM, где интегрированная гайка клина – из устойчивой к обесцинкиванию латуни CW602N по EN 12167 (CZ 132 по BS 2874) |
| Упорное кольцо | Устойчивая к обесцинкиванию латунь CW602N по EN 12165 (CZ 132 по BS 2872) |
| Болты крышки | Нержавеющая сталь А2, пломбированы термоклеем |
| Прокладка крышки | Резина EPDM |
| Кольца обжимные | St 52 по DIN 2448/1629 |
| Усадочный шланг | Пластмасса по DIN 30672 |
| Патрубки | ПЭ 100 для PN 10 (утверждены DVGW / W270, Германия) Черные с синей полоской, SDR 17 |
| Артикул | DN | Наружн. Ø, мм | L, мм | Свободный конец патрубка L1, мм |
H, мм | F, мм | Вес, кг |
| 36-075-80263 | 65 | 75 | 900 | 250 | 271 | 17 | 12 |
| 36-090-80263 | 80 | 90 | 900 | 255 | 297 | 17 | 20 |
| 36-110-80263 | 100 | 110 | 900 | 250 | 334 | 19 | 27 |
| 36-140-80263 | 125 | 140 | 900 | 250 | 376 | 19 | 39 |
| 36-160-80263 | 150 | 160 | 1100 | 325 | 448 | 19 | 52 |
| 36-180-80263 | 150 | 180 | 1100 | 265 | 448 | 19 | 58 |
| 36-200-80263 | 200 | 200 | 1100 | 255 | 562 | 24 | 88 |
| 36-225-80263 | 200 | 225 | 1100 | 265 | 562 | 24 | 91 |
| 36-250-80263 | 250 | 250 | 1350 | 420 | 664 | 27 | 118 |
| 36-280-80263 | 250 | 280 | 1350 | 365 | 664 | 27 | 126 |
| 36-315-80263 | 300 | 315 | 1350 | 355 | 740 | 27 | 140 |
