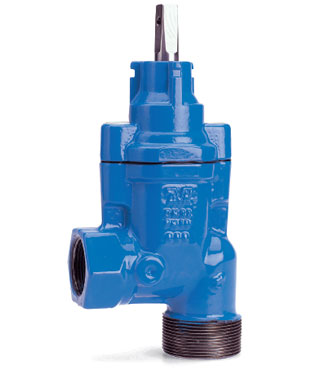

Серия 11/00
На входном патрубке – наружная резьба,
на выходном – внутренняя
По DIN 3352 часть 4
Для воды и нейтральных жидкостей с температурой до +70°С
Гидравлическое испытание по DIN 3230 часть 4:
Проверка рабочего крутящего момента

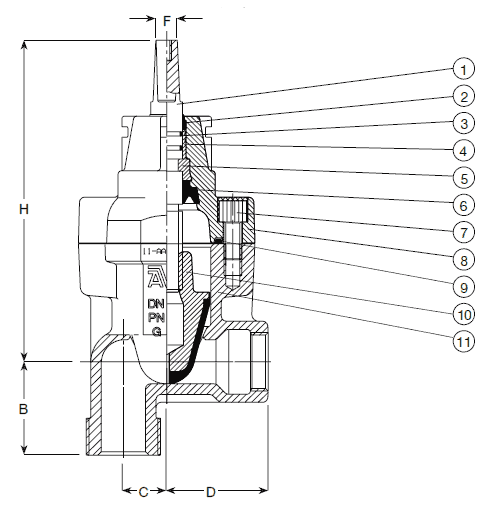

| 1. Шток |
| 2. Кольцо грязесъёмное из NBR |
| 3. Кольцо круглого сечения из NBR |
| 4. Подшипник |
| 5. Упорное кольцо |
| 6. Манжета из резины EPDM |
| 7. Болт крышки корпуса |
| 8. Крышка корпуса |
| 9. Прокладка крышки корпуса |
| 10. Клиновой затвор |
| 11. Корпус |
| Корпус и крышка | ковкий чугун, GGG-40 по DIN 1693 (марка 420-12 мин. по BS 2789) |
| Покрытие | внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом |
| Шток | Нержавеющая сталь, DIN x 20 Cr 13 |
| Уплотнение штока | Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM |
| Клиновой затвор | латунь CZ 132 по BS 2872, устойчивая к обесцинкиванию, вулканизированная резиной EPDM |
| Упорное кольцо | Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872 |
| Болты крышки | Нержавеющая сталь А2, пломбированы термоклеем |
| Прокладка крышки | Резина EPDM |
| Артикул | DN | Резьба трубы по BSP в дюймах | H, мм | B, мм | C, мм | D, мм | F, мм | Вес, кг | |
| Внутренняя | Наружная | ||||||||
| 11-032-00006 | 25 | 1" | 1 1/4" | 180 | 53 | 24,5 | 57,5 | 13 | 3,0 |
| 11-040-00006 | 32 | 1 1/4" | 2" | 190 | 64 | 30,0 | 65,0 | 13 | 3,6 |
| 11-050-00006 | 40 | 1 1/2" | 2" | 203 | 71 | 35,0 | 75,0 | 13 | 4,9 |
| 11-063-00006 | 50 | 2" | 2" | 213 | 80 | 40,0 | 90,0 | 13 | 5,6 |
