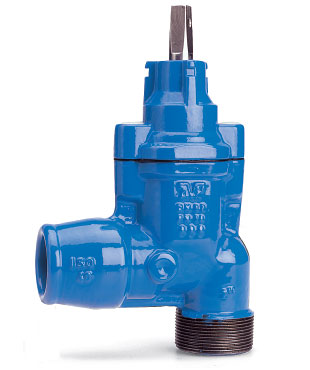

Задвижка AVK ответвительная угловая с раструбом, PN 16

Серия 11/30

На входном патрубке – наружная резьба,
на выходном – устойчивый к силам натяжения раструб для ПЭ 80 и ПЭ 100 труб

По DIN 3352 часть 4

Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Максимальная температура для ПЭ труб +20°С

Гидравлическое испытание по DIN 3230 часть 4:

Проверка рабочего крутящего момента

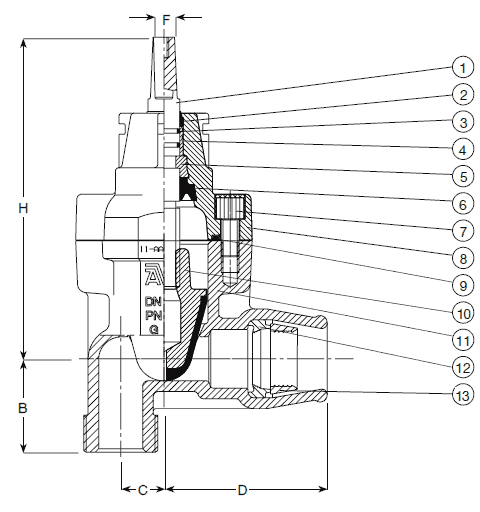

1. Шток

2. Кольцо грязесъёмное из NBR

3. Кольцо круглого сечения из NBR

4. Подшипник

5. Упорное кольцо

6. Манжета из резины EPDM

7. Болт крышки корпуса

8. Крышка корпуса

9. Прокладка крышки корпуса

10. Клиновой затвор

11. Корпус

12. Уплотнительное кольцо

13. Зажимное кольцо

Корпус и крышка	Ковкий чугун, GGG-40 по DIN 1693 (марка 420-12 мин. по BS 2789)
Покрытие	Внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом
Шток	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение штока	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM
Клиновой затвор	Латунь CZ 132 по BS 2872, устойчивая к обесцинкиванию, вулканизированная резиной EPDM
Упорное кольцо	Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM
Зажимное кольцо	ацеталь
Уплотнительное кольцо	Резина SBR
