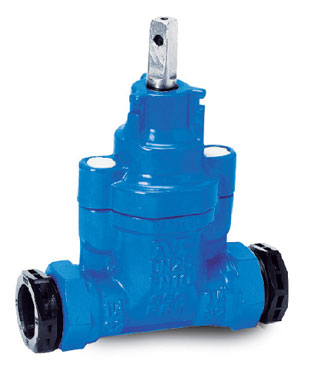

Задвижка AVK ответвительная с PRK муфтами, PN 16

Серия 03/90

С системой PRK для ПЭ труб
По DIN 3352 часть 4

Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Максимальная температура для ПЭ труб +20°С

Гидравлическое испытание по DIN 3230 часть 4:

Проверка рабочего крутящего момента

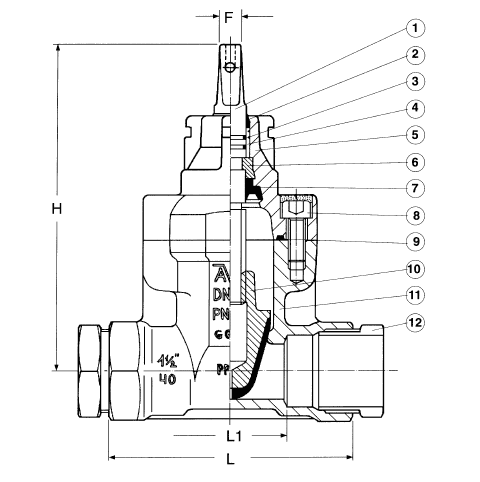

1. Шток

2. Кольцо грязесъёмное из NBR

3. Кольцо круглого сечения из NBR

4. Подшипник

5. Крышка корпуса

6. Упорное кольцо

7. Манжета из резины EPDM

8. Болт крышки корпуса

9. Прокладка крышки корпуса

10. Клиновой затвор

11. Корпус

12. Соединитель PRK

Корпус и крышка	ковкий чугун, GGG-40 по DIN 1691 (марка 420-12 мин. по BS 2789)
Покрытие	внутри и снаружи порошковое эпоксидное по DIN 30677-2 и GSK, нанесённое электростатическим способом
Шток	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение штока	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM
Клиновой затвор	латунь CZ 132 по BS 2874, устойчивая к обесцинкиванию, вулканизированная резиной EPDM
Упорное кольцо	Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM
Соединитель PRK	ацеталь
