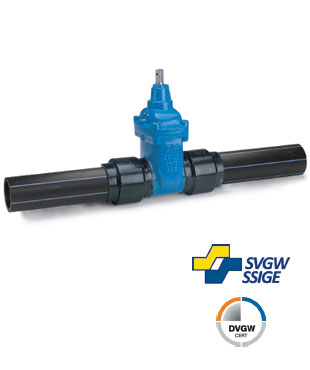

Серия 36/8X
Для монтажа сваркой оплавлением к ПЭ трубам
по стандарту BS 3284 (DIN 8074, DS 2119)По DIN 3352 часть 4 и DIN 3230 часть 4
Для воды и нейтральных жидкостей с температурой до +70°С
Максимальная температура для ПЭ труб +20°С
по DIN 3230, часть 4:
1. Шток | 6. Упорное кольцо | 11. Корпус |
2. Кольцо отражающее из NBR | 7. Манжета из резины | 12. Обжимное кольцо |
3. Кольцо круглого сечения из NBR | 8. Болт крышки | 13. Усадочный шланг EPDM |
4. Подшипник | 9. Прокладка крышки | 14. Труба |
5. Крышка | 10. Клиновый затвор |
Корпус и крышка | Ковкий чугун GGG-50 по DIN 1693 (марка 500-7 мин. по BS 2789) |
Покрытие | Внутри и снаружи порошковое эпоксидное по DIN 30677-2, нанесённое электростатическим способом |
Шток | Нержавеющая сталь, DIN x 20 Cr 13 |
Уплотнение штока | Грязесъёмное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM |
Клиновый затвор | Устойчивая к обесцинкиванию латунь CZ 132 по BS 2874, вулканизированная EPDM |
Упорное кольцо | Устойчивая к обесцинкиванию латунь CZ 132 по BS 2874 |
Болты крышки | Нержавеющая сталь А2, пломбированы термоклеем |
Прокладка крышки | Резина EPDM |
Кольца | St 52 по DIN 2448/1629 |
Усадочный шланг | Пластмасса по DIN 30672 |
Трубы | ПЭ трубы для воды по BS 3284 (DIN 8074, DS 2119) |
Артикул | DN | Наружн. Ø ПЭ труб, мм |
L1, мм | L, мм | H, мм | F, мм | Вес, кг |
36-032-80103 | 25 | 32 | 300 | 800 | 180 | 13 | 5,1 |
36-040-80103 | 32 | 40 | 300 | 850 | 190 | 13 | 5,5 |
36-040-80103 | 32 | 40 | 300/1000 | 1550 | 190 | 13 | 6,0 |
36-050-80103 | 40 | 50 | 300 | 880 | 203 | 13 | 5,6 |
36-063-80103 | 50 | 63 | 300 | 880 | 213 | 13 | 6,8 |
