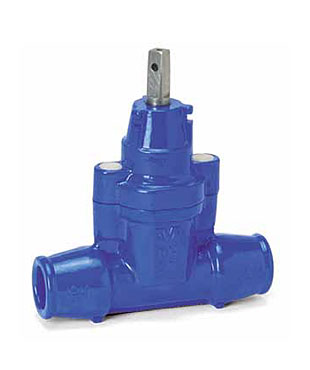

Задвижка AVK ответвительная с ISO-муфтами, PN 16

Серия 03/30

С устойчивыми к силам натяжения раструбами
на концах для ПЭ труб
По европейским нормам EN 1074-1 и 2 или EN 1171

Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Максимальная температура для ПЭ труб +20°С

Гидравлическое испытание по EN 1074-1 и 2 или EN 12266:

Проверка рабочего крутящего момента

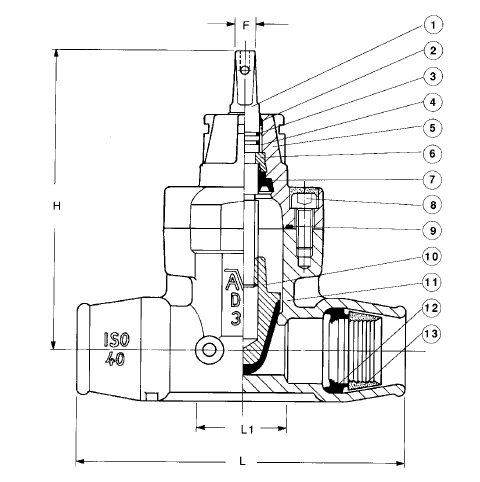

1. Шпиндель

2. Кольцо грязесъёмное из NBR

3. Кольцо круглого сечения из NBR

4. Подшипник

5. Крышка

6. Упорное кольцо

7. Манжета из резины EPDM

8. Болт крышки

9. Прокладка крышки

10. Клин

11. Корпус

12. Уплотнительное кольцо

13. Кольцо зажимное

Корпус и крышка	серый чугун GJL-250 по EN 1691 (марка 220/250 по BS 1452)
Покрытие	внутри и снаружи порошковое эпоксидное по DIN 30677-2 и GSK, нанесенное электростатическим способом
Шпиндель	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение шпинделя	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи подшипника, манжета из EPDM
Клин	Латунь CW602N по EN 12165 (CZ 132 по BS 2872) устойчивая к обесцинкиванию, вулканизированная резиной EPDM
Упорное кольцо	Устойчивая к обесцинкиванию латунь CW602N по EN 12165 (CZ 132 по BS 2872)
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM
Раструбы	с уплотнительными кольцами из EPDM и зажимными кольцами из ацетали
