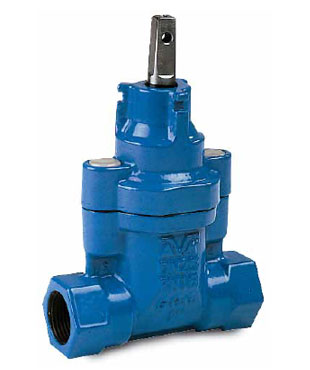

Задвижка AVK ответвительная PN 16

Серия 03/X0

С внутренней резьбой
По европейским нормам EN 1074-1 и 2 или EN 1171

Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Гидравлическое испытание по EN 1074-1 и 2 или EN 12266:

Проверка рабочего крутящего момента

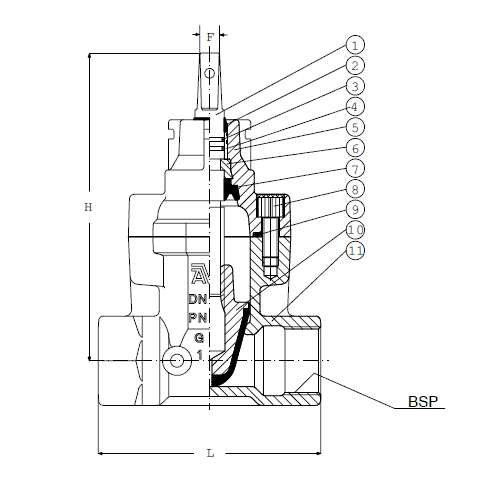

1. Шпиндель

2. Кольцо грязесъёмное из NBR

3. Кольцо круглого сечения из NBR

4. Подшипник

5. Крышка

6. Упорное кольцо

7. Манжета из резины EPDM

8. Болт крышки

9. Прокладка крышки

10. Клин

11. Корпус

Корпус и крышка	Ковкий чугун, GJS-500-7 по EN 1563, (GGG-50 по DIN 1693)
Покрытие	Серия 03/00: внутри и снаружи порошковое эпоксидное по DIN 30677-2 и GSK, нанесенное электростатическим способом Серия 03/10: снаружи порошковое эпоксидное по DIN 30677-2 и GSK, нанесенное электростатическим способом, внутри – эмаль по DIN 3475
Шпиндель	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение шпинделя	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR, и 2 кольца снаружи подшипника, манжета из EPDM
Клин	Латунь CW602N по EN 12165 (CZ 132 по BS 2872) устойчивая к обесцинкиванию, вулканизированная резиной EPDM
Упорное кольцо	Устойчивая к обесцинкиванию латунь CW602N по EN 12165 (CZ 132 по BS 2872)
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM
