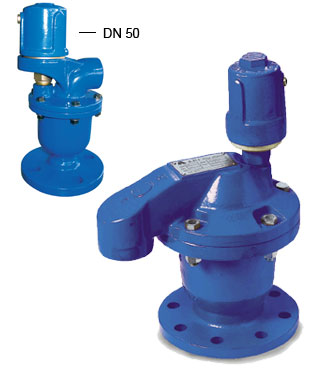

Серия 701/60
Двойного действия, с двумя отверстиями
Фланец входной по ISO 7005-2 (EN 1092-2: 1997, DIN 2501) или с резьбой 2" BSP
Для питьевой или неочищенной воды (не для сточных вод) с температурой до +90°С
минимум 0,2 бар, максимум 16 бар.
DN |
Автоматический |
Кинетический |
| 50 | 12 мм² | 794 мм² |
| 80 | 12 мм² | 1809 мм² |
| 100 | 12 мм² | 3317 мм² |
| 150 | 12 мм² | 17662 мм² |
| 200 | 12 мм² | 17662 мм² |

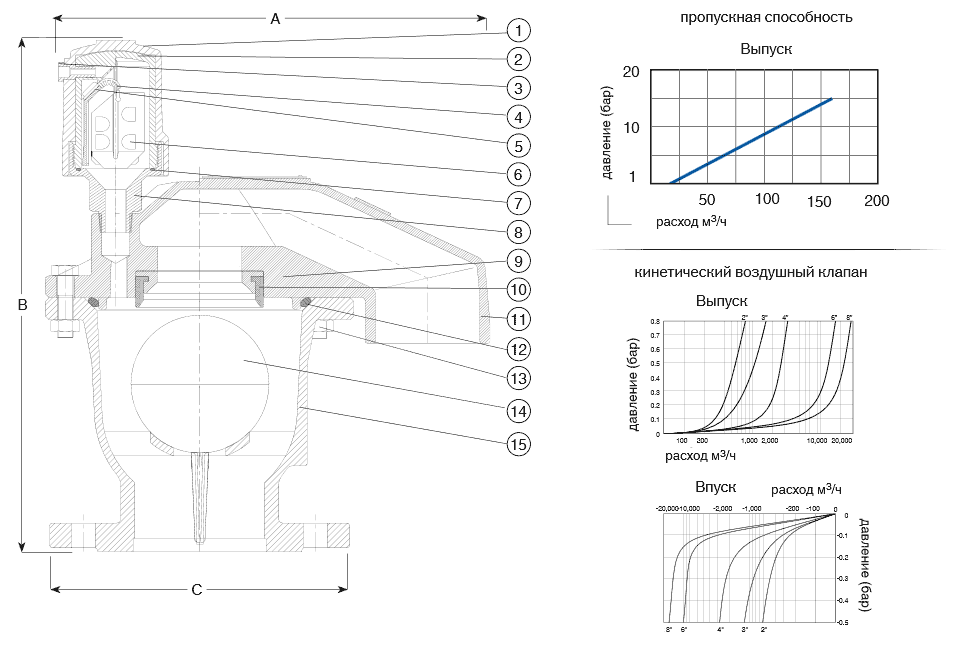

| 1. Корпус автоматического клапана | 6. Основание | 11. Поплавок |
| 2. Развертывающееся уплотнение | 7. Крышка | 12. Корзина |
| 3. Удерживающая шпонка | 8. Седло | 13. Корпус кинетического клапана |
| 4. Поплавок | 9. Кольцо круглого сечения | |
| 5. Кольцо круглого сечения | 10. Болт в комплекте |
| Автоматический клапан (с односторонним пропусканием): | |
| Стакан клапана | чугун GG-25 по DIN 1691, синее эпоксидное покрытие |
| Корпус клапана и удерживающая шпонка | Усиленный нейлон |
| Развертывающееся уплотнение | Резина EPDM |
| Поплавок | Пенополипропилен |
| Кольца круглого сечения | BUNA-N |
| Основание | Латунь CZ 132 по BS 2874 |
| Кинетический клапан (с двухсторонним пропусканием): | |
| Корпус, крышка | чугун GG-25 по DIN 1691, синее эпоксидное покрытие |
| Корзина | DN 50: полипропилен |
| Седло | EPDM на бронзе |
| Поплавок | DN 50-100 поликарбонат DN 150-200 нержавеющая сталь 304L |
| Кольцо круглого сечения | BUNA-N |
| Болтовой комплект | гальванизированная сталь 4.6 |
| Артикул | DN, мм | A, мм | B, мм | C, мм | Вес, кг |
| 701-051-6091 | 50 (с резьбой BSP 2”) | 167 | 330 | - | 10,0 |
| 701-050-6011 | 50 | 167 | 335 | 242 | 13,0 |
| 701-080-6011 | 80 | 286 | 356 | 250 | 19,3 |
| 701-100-6011 | 100 | 342 | 368 | 272 | 27,4 |
| 701-150-6011 | 150 | 553 | 550 | 525 | 79,0 |
| 701-200-6001 | 200 | 553 | 550 | 525 | 87,0 |
| 701-200-6011 | 200 | 553 | 550 | 525 | 87,0 |
