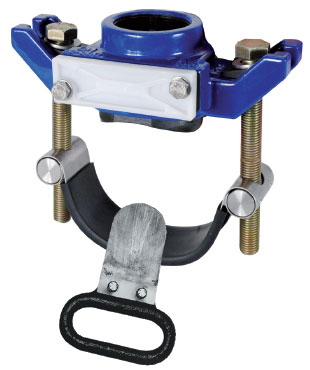

Серия 730/5X
Одна и та же головка может быть использована для труб DN 80 - DN 300
Лента из нержавеющей стали AISI 304 шириной 50 мм
Резьба 1/2", 1", 11/4", 11/2" и 2"
Для воды, сточных вод и газа с температурой до +70°С
| 1. Головка седла | 6. Кольцо кругл. сечения |
| 2. Крышка | 7. Прокладка |
| 3. Болт | 8. Гайка |
| 4. Шайба | 9. Лента |
| 5. Опорная шайба | 10. Резиновая обкладка |
| Головка и крышка | Ковкий чугун GGG-40 DIN 1693 |
| Покрытие | Эпоксидное |
| Резиновая обкладка, уплотнение | NBR по DIN 3535 / 3 |
| Лента и заслонка | Нержавеющая сталь AISI 304 |
| Болты, гайки, шайбы | Нержавеющая сталь А2 |
| Опорная шайба и кассета | Полиоксиметилен |
| Артикул | DN | наружный Ø трубы | |
| 730-5-050-X00 | головка седла, включая заслонку | 50-200 | - |
| 730-5-080-X00 | головка седла, включая заслонку | 80-300 | - |
| 730-5-150-X00 | головка седла, включая заслонку | 150-300 | - |
| 730-7-118-0Y1 | лента | 80 | 88-118 |
| 730-7-133-0Y1 | лента | 100 | 108-133 |
| 730-7-156-0Y1 | лента | 125 | 133-156 |
| 730-7-186-0Y1 | лента | 150 | 156-186 |
| 730-7-216-0Y1 | лента | 175 | 186-216 |
| 730-7-244-0Y1 | лента | 200 | 210-244 |
| 730-7-266-0Y1 | лента | 225 | 240-266 |
| 730-7-298-0Y1 | лента | 250 | 265-298 |
| 730-7-330-0Y1 | лента | 275 | 299-330 |
| 730-7-345-0Y1 | лента | 300 A | 315-345 |
| 730-7-365-0Y1 | лента | 300 B | 325-365 |
| X: 0 = нет 1 = 1/2" 2 = 3/4" 3 = 1" 4 = 1 1/4" 5 = 1 1/2" 6 = 2" 7 = 2 1/2" 8 = 3" |
Y: 0 = нет 1 = AISI 304 без резиновой обкладки 2 = AISI 304 с резиновой обкладкой 3 = AISI 316 без резиновой обкладки 4 = AISI 316 с резиновой обкладкой |
||
