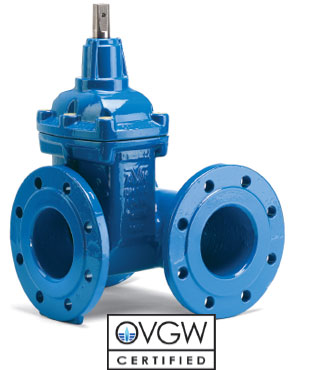

Задвижка AVK клиновая тройниковая фланцевая COMBI-TEE, PN 10 или PN 16

Серия 18/40

Фланцы и отверстия по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Назначение:

Для воды, сточных вод и нейтральных жидкостей с температурой до +70°С

Для установки в колодцах и помещениях.
Для подземной бесколодезной установки.

Испытание:

Гидравлическое испытание по DIN 3230 часть 4:

Седло : 1,1 x PN
Корпус: 1,5 х PN

Проверка крутящего момента закрывания

Дополнительные принадлежности по заказу:

Маховик
Удлинитель штока
Насадка штока
Фланец переходной

Перечень Компонентов:

1. Шток	5. Упорное кольцо	9. Прокладка крышки
2. Кольцо грязесъёмное	6. Манжета из EPDM	10. Гайка затвора
3. Подшипник	7. Крышка	11. Клиновой затвор
4. Кольцо круглого сечения	8. Болт	12. Корпус

Материалы:

Корпус и крышка	Ковкий чугун, GGG-50, по DIN 1693, (марка 500-7 по BS 2789)
Покрытие	Внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом
Шток	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение штока	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи пластмассового подшипника, манжета из EPDM
Клиновой затвор	Ковкий чугун GGG-50, с сердечником полностью вулканизированным резиной EPDM, где интегральная гайка клина - из устойчивой к обесцинкиванию латуни CZ 132 по BS 2874
Упорное кольцо	Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM

Типоразмеры

Артикул	DN1/DN2	L1, мм	L2, мм	L3, мм	H, мм	H1, мм	F, мм	Вес, кг
18-080-40016	80/80	280	170	270	380	297	17	23,5
18-080-41016	100/80	280	200	310	390	297	17	25,5
18-100-40016	100/100	310	200	310	444	333	19	30,5
18-100-43016	150/100	310	220	363	477	477	19	36,5
18-100-44006	200/100	310	250	420	504	333	19	42,5
18-100-44016	200/100	310	250	420	504	333	19	42,5
