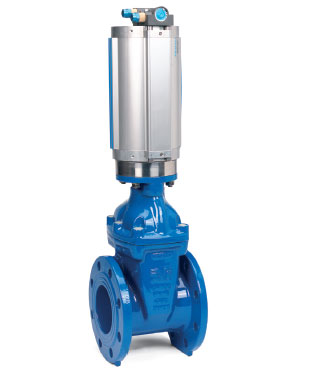

Задвижка AVK клиновая с пневмоприводом, PN 10 или PN 16

Серия 06/30-26/00

По стандарту EN 1074-1 и 2 / EN 11712
Расстояние между торцами EN 558-F14 (DIN 3202, часть 1 F4)
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Назначение:

Для воды, сточных вод и нейтральных жидкостей с температурой до +70°С

Для установки в колодцах и помещениях.

Испытания:

Гидравлическое испытание по 1074-1 и 2 / EN 12266:

Седло : 1,1 x PN
Корпус: 1,5 х PN

Проверка рабочего крутящего момента

Дополнительные принадлежности по заказу:

Штурвал
Удлинитель штока
Насадка штока
Фланец переходной

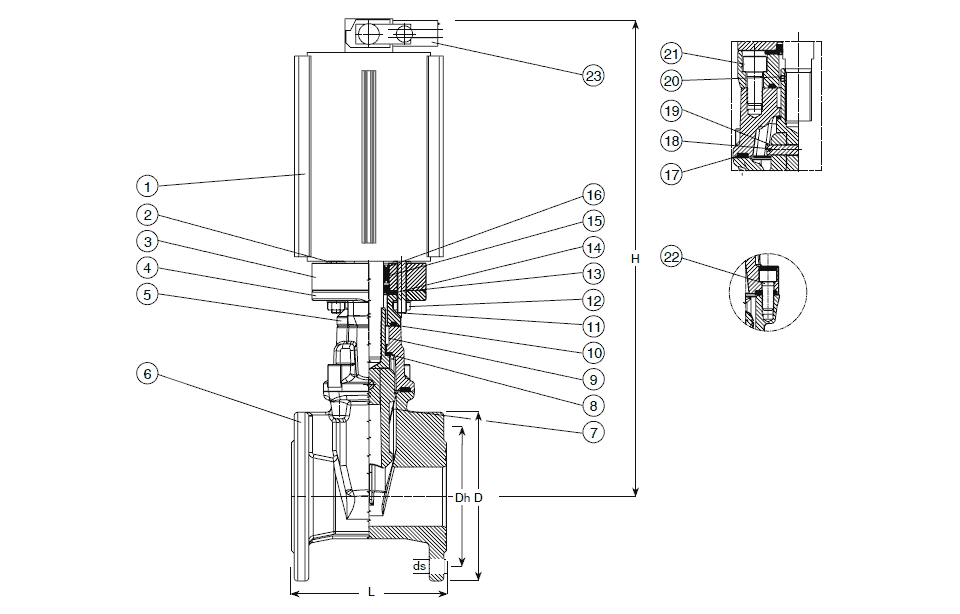

Перечень Компонентов:

1. Пневмопривод	7. Клин	13. Прокладка	19. Болт-фиксатор
2. Шайба	8. Кольцо	14. Прокладка	20. Центровой винт пиноли
3. Сальниковая коробка	9. Переходник шпинделя	15. Грязесъемное кольцо	21. Винт
4. Фланец	10. Кольцо кругл. сечения	16. Уплотнение	22. Винт
5. Крышка	11. Резьбовая шпилька	17. Прокладка крышки	23. Электромагнитный клапан
6. Корпус	12. Гайка	18. Шплинт

Материалы:

Сальник, корпус и крышка	Ковкий чугун GJS-500-7, по EN 1563 (GGG-50 по DIN 1693)
Покрытие	Порошковое эпоксидное по DIN 30677-2 и GSK, нанесённое электростатическим способом внутри и снаружи
Пневмопривод	DN 65-200: алюминий DN 250-300: нерж. сталь
Шток, переходник шпинделя	Нержавеющая сталь
Уплотнение шпинделя	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR
Клин	Ковкий чугун, с сердечником полностью вулканизированным резиной EPDM, где интегральная гайка клина – из устойчивой к обесцинкиванию латуни CZ 132 по BS 2878 (CW602N по EN12165)
Кольцо	ПЭ высокой плотности
Кольцо круглого сечения, прокладка	NBR, DIN 3535-3
Прокладка и прокладка крышки	NBR, EN 681-1
Шайба, резьбовая шпилька и гайка, шплинт, центровой винт пиноли, винт	нержавеющая сталь А4, ISO 3506
Сальниковая коробка, переходник штока, болт-фиксатор	нержавеющая сталь

Типоразмеры

Артикул		DN	L, мм	D, мм	Dh, мм	ds, мм	Кол-во болтов	H1, мм	H2, мм	Расход воздуха (6 бар) в литрах/ход задвижки	Вес, кг
С электромагнит. клапаном	Без электромагнит. клапана	DN	L, мм	D, мм	Dh, мм	ds, мм	Кол-во болтов	H1, мм	H2, мм	Расход воздуха (6 бар) в литрах/ход задвижки	Вес, кг
715-065-3003009	715-065-3003003	65	170	185	145	19	4	548	585	5,6	18
715-080-3003009	715-080-3003003	80	180	200	160	19	8	523	560	6,8	22
715-100-3003009	715-100-3003003	100	190	220	180	19	8	538	575	8,6	27
715-150-3003009	715-150-3003003	150	210	285	240	23	8	722	759	21,0	52
715-200-3003009	715-200-3003003	200	230	340	295	23	8	911	948	68,8	75
715-250-3003009	715-250-3003003	250	250	400	350	23	12	1051	1088	140,0	112
715-300-3003009	715-300-3003003	300	270	455	400	23	12	1177	1214	168,0	180

* вкл. катушки, светящиеся уплотнения (для 24 V и 230 V) и бесконтактные переключатели
** но с бесконтактными переключателями и защитными рейками
