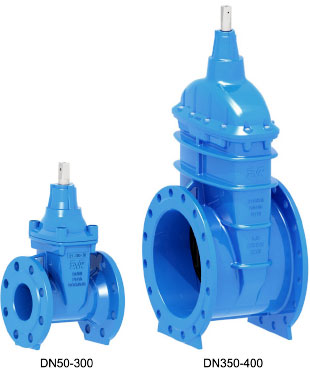

Задвижка AVK клиновая PN 10 или PN 16

Серия 02/20

По BS 5150 / DIN 3230 ч. 4 / DIN 3352
Расстояние между торцами по BS 5163 (ISO 5752 S.3)
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Назначение:

Для воды, сточных вод и нейтральных жидкостей с температурой до +70°С

Для установки в колодцах и помещениях.
Для подземной бесколодезной установки.

Испытания:

Гидравлическое испытание по BS 5163 (DIN 3230 / DIN 3352):

Седло : 1,1 x PN
Корпус: 1,5 х PN

Проверка рабочего крутящего момента

Дополнительные принадлежности по заказу:

Штурвал
Удлинитель штока
Насадка штока
Фланец переходной

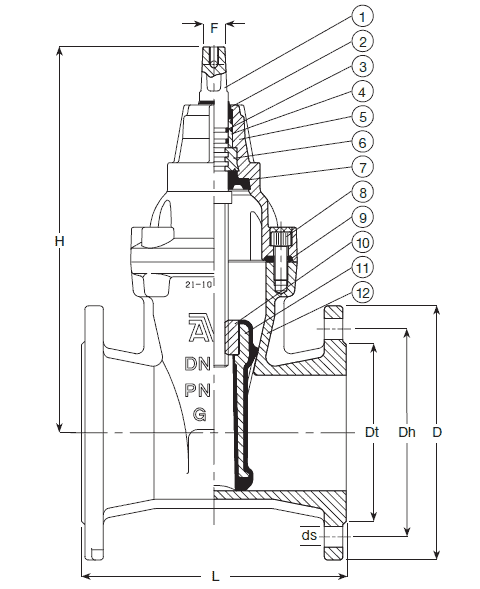

Перечень Компонентов:

1. Шток

2. Кольцо грязесъёмное из NBR

3. Кольцо круглого сечения из NBR

4. Подшипник

5. Крышка корпуса

6. Упорное кольцо

7. Манжета из EPDM

8. Болт крышки корпуса

9. Прокладка крышки корпуса

10. Гайка затвора

11. Клиновой затвор

12. Корпус

Материалы:

Корпус и крышка	ковкий чугун, GGG-50, по DIN 1693 (марка 500-7 по BS 2789)
Покрытие	Внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом
Шток	Нержавеющая сталь, DIN x 20 Cr 13
Уплотнение штока	Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR и 2 кольца снаружи пластмассового подшипника, манжета из EPDM
Клиновый затвор	Ковкий чугун GGG-50, с сердечником полностью вулканизированным резиной EPDM, где интегральная гайка клина – из устойчивой к обесцинкиванию латуни CZ 132 по BS 2874
Упорное кольцо	Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872
Болты крышки	Нержавеющая сталь А2, пломбированы термоклеем
Прокладка крышки	Резина EPDM

Типоразмеры

Артикул	DN	L, мм	H, мм	Dt, мм	D, мм	Dh, мм		ds, мм		Кол-во отверстий		F, мм	Вес, кг
Артикул	DN	L, мм	H, мм	Dt, мм	D, мм	PN 10	PN 16	PN 10	PN 16	PN 10	PN 16	F, мм	Вес, кг
02-050-20	50	178	241	102	165	125	125	19	19	4	4	14	13
02-080-20	80	203	297	138	200	160	160	19	19	8	8	17	20
02-100-20	100	229	334	158	220	180	180	19	19	8	8	19	26
02-150-20	150	267	448	212	285	240	240	23	23	8	8	19	51
02-200-20	200	292	562	268	340	295	295	23	23	8	12	24	83
02-250-20	250	330	664	320	400	350	355	23	28	12	12	27	132
02-300-20	300	356	740	370	455	400	410	23	28	12	12	27	187
02-350-20	350	381	940	430	535	450	470	23	28	16	16	32	247
02-400-20	400	406	940	482	575	515	525	28	31	16	16	32	287
