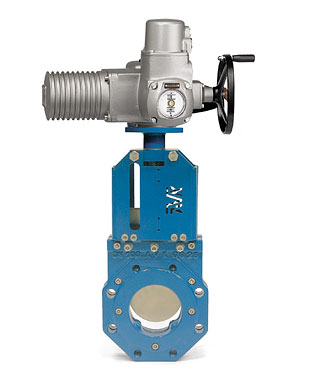

Задвижка AVK ножевая шиберная с выдвижным штоком, с электроприводом AUMA

Серия 702/70

С электрическим приводом
С выдвижным штоком. Соединение "А" для установки привода
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Двунаправленная полнопроходная задвижка с электроприводом.

Назначение:

Для воды и сточных вод с температурой до +70°С.

Для установки в колодцах и помещениях.

Гидравлические испытания:

Седло : 1 х PN
Корпус: 1,5 х PN

Испытательное давление смотрите в таблице ниже.

Варианты исполнения:

Корпус из нержавеющей кислотостойкой стали AISI 316
Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или антибактериальной резины EPDM

Дополнительные принадлежности по запросу:

Штурвал, с невыдвижным штоком* (DN 50 - 600)
Штурвал, с выдвижным штоком* (DN 50 - 600)
Быстро закрывающий рычаг (DN 50 - 200)
Пневматический привод* (DN 50 - 800)
Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом* (DN 50 - 1500)
Квадратная насадка штока для Т-образного ключа (DN 50 - 300)

* DN 50-300 модели с замкнутой рамой

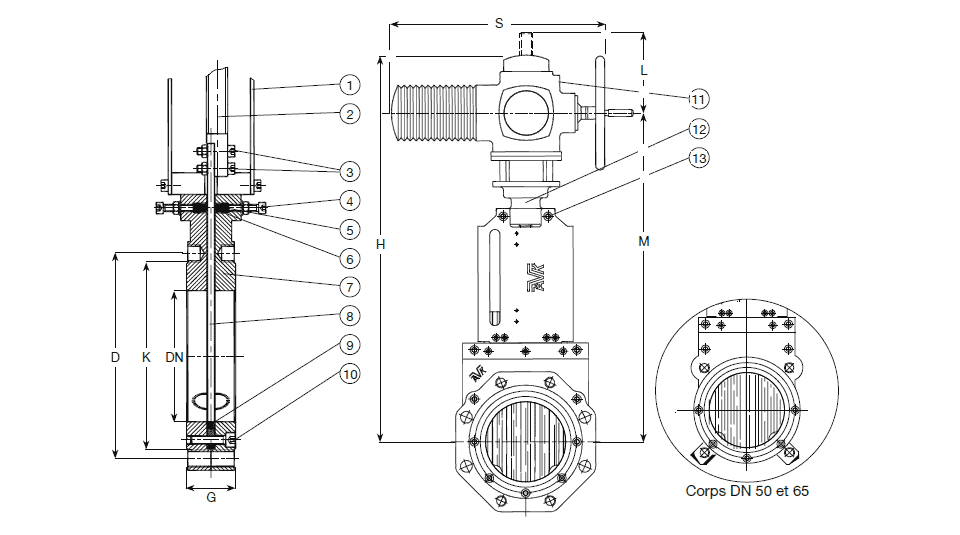

Перечень Компонентов:

1. Стойка	8. Шибер
2. Шток	9. Прокладка корпуса
3. Болт и гайка	10. Болт корпуса
4. Болт сальника уплотнения	11. Электропривод AUMA
5. Толкатель	12. ISO фланец
6. Сальник уплотнения	13. Болт
7. Корпус

Материалы:

Корпус	Серый чугун GG-25 по DIN 1691. Покрытие - полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ
Шток, болт уплотнения, толкатель и шибер, болты и гайки	Нержавеющая сталь AISI 316
Гайка штока	Бронза
Прокладка корпуса и сальник уплотнения	Резина NBR
Стойка, подшипник	Сталь st. 52

Типоразмеры

Артикул	DN, мм	Рассверловка фланцев, PN	Рабочее давление, PN	Испыта- тельное давление, PN	Тип привода AUMA/ Размер фланца	H, мм	L, мм	M, мм	S, мм	G ± 1 мм, мм	K, мм	D, мм	Вес, кг
702-050-7013	50	10/16	10	15	SA 07.1/F-10	568	-	394	452	43	100	125	22
702-065-7013	65	10/16	10	15	SA 07.1/F-10	594	-	420	452	46	120	145	23
702-080-7013	80	10/16	10	15	SA 07.1/F-10	620	-	450	452	46	135	160	26
702-100-7013	100	10/16	10	15	SA 07.1/F-10	657	-	487	452	52	158	180	28
702-125-7013	125	10/16	10	15	SA 07.1/F-10	697	-	527	452	56	188	210	30
702-150-7013	150	10/16	10	15	SA 07.5/F-10	775	-	605	452	56	212	240	45
702-200-7003	200	10	8	12	SA 07.5/F-10	877	-	707	452	60	268	295	55
702-200-7013	200	16	8	12	SA 07.5/F-10	877	-	707	452	60	268	295	55
702-250-7003	250	10	7	10	SA 10.1/F-10	990	198	820	475	68	320	350	85
702-250-7013	250	16	7	10	SA 10.1/F-10	990	198	820	475	68	320	355	85
702-300-7003	300	10	6	9	SA 10.1/F-10	1111	255	941	475	78	370	400	97
702-300-7013	300	16	6	9	SA 10.1/F-10	1111	255	941	475	78	370	410	97
702-350-7013	350	10	6	9	SA 10.1/F-10	1197	296	1027	475	78	430	460	211
702-350-7013	350	16	6	9	SA 10.1/F-10	1197	296	1027	475	78	430	470	211
702-400-7013	400	10	5	7,5	SA 10.1/F-10	1307	336	1137	475	90	482	515	230
702-400-7013	400	16	5	7,5	SA 10.1/F-10	1307	336	1137	475	90	482	525	230
702-450-7013	450	10	5	7,5	SA 14.1/F-14	1417	375	1237	615	90	535	565	271
702-450-7013	450	16	5	7,5	SA 14.1/F-14	1417	375	1237	615	90	535	585	271
702-500-7013	500	10	4	6	SA 14.1/F-14	1529	440	1349	615	95	590	620	290
702-500-7013	500	16	4	6	SA 14.1/F-14	1529	440	1349	615	95	590	650	290
702-600-7013	600	10	4	6	SA 14.1/F-14	1716	540	1536	615	105	685	725	365
702-600-7013	600	16	4	6	SA 14.1/F-14	1716	540	1536	615	105	685	770	365

Скорость вращения электропривода для DN 50-400 - 45 об/мин, для DN 450-600 - 22 об/мин.
