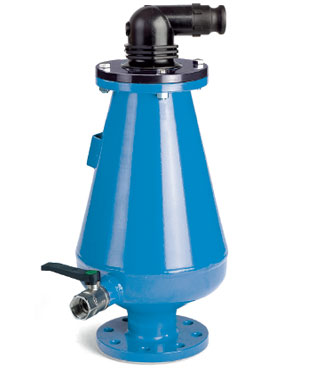

Серия 701/70
Двойного действия, с двумя отверстиями
Фланец входной по ISO 7005-2 (EN 1092-2: 1997, DIN 2501) или с резьбой 2" BSP
Для сточных вод, для необработанной
воды, рассола, шлама с температурой до +90°С
Для установки в колодцах и помещениях.
Автоматический (одностороннего пропускания) - 12мм²
Кинетический (двустороннего пропускания) - 804 мм²
| 1. Сливное колено (1 1/2" BSP-мама) | 7. Кольцо круглого сечения | 13. Шайба |
| 2. Заглушка уплотнения в сборе | 8. Кольцо круглого сечения | 14. Болт и гайка |
| 3. Поплавок | 9. Корончатая гайка | 15. Стрела поплавка |
| 4. Удерживающая шпонка | 10. Пластмассовое основание | 16. Поплавок |
| 5. Корпус | 11. Стоппор | 17. Шаровой клапан (1 " BSP-мама) |
| 6. Крышка | 12. Пружина | 18. Корпус |
| Поплавковая камера | сборные стальные элементы по DIN сталь 37 |
| Покрытие | синее эпоксидное |
| Удерживающая шпонка, опора уплотнения, основание, корпус и крышка | усиленный нейлон |
| Основание | латунное CZ 132 по BS 2874 |
| Кольца круглого сечения | BUNA-N |
| Развертывающееся уплотнение | резина EPDM |
| Верхний поплавок | пенополипропилен |
| Пружина/зажим/гайка, поплавок в сборе, корончатая гайка, шайба, стрела, болт и гайка, болт в сборе | нержавеющая сталь AISI 316 |
| Шаровой клапан | латунь |
| Артикул | DN | PN | A, мм | B, мм | Вес, кг |
| 701-051-7091 (с резьбой BSP 2") | 50 | 422 | 644 | 16,5 | |
| 701-050-7011 | 50 | 16 | 605 | 17,5 | |
| 701-080-7011 | 80 | 16 | 605 | 18,5 | |
| 701-100-7011 | 100 | 16 | 605 | 19,5 | |
| 701-150-7011 | 150 | 16 | 610 | 21,0 | |
| 701-200-7001 | 200 | 10 | 610 | 24,0 | |
| 701-200-7011 | 200 | 16 | 610 | 24,0 |
