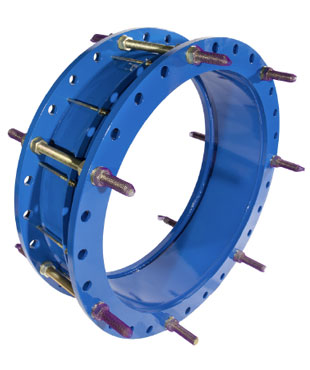

Соединитель AVK демонтируемый для PN 10 или PN 16

Серия 59/265

Для любых материалов труб и арматуры с фланцевыми соединениями, устанавливаемыми над землей или в колодцах

Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)


Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Позволяет легко устанавливать и снимать отключающие задвижки, обратные клапана, расходомерное
оборудование, насосы и т.п. обеспечивается компенсация осевого смещения труб при сборке/разборке.

Варианты исполнения по заказу:

  • Стандартная поставка – для класса давления PN 16, по запросу – для класса давления PN 10.
  • Возможна поставка со стяжками и без них

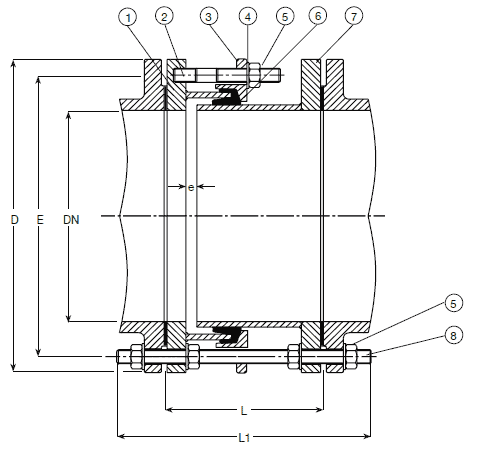

Перечень Компонентов:

1. Корпус фланцевый наружный
2. Шпилька
3. Кольцо сальника
4. Шайба
5. Гайка
6. Уплотнение
7. Корпус фланцевый внутренний
8. Резьбовая стяжка

Материалы:

Корпус фланцевый наружный, внутренний; кольцо сальника Сталь по EN 10025, FE430A
Покрытие Внутри и снаружи порошковое эпоксидное
по DIN 30677, WIS 4-52-01, WRC FR-0028
Уплотнительное кольцо Резина EPDM по BS 2494; 1990, тип W
Резьбовая стяжка, шпилька, гайка Сталь 8.8, оцинкованная, пассивирована "под золото"

Типоразмеры

Артикул DN D, мм E, мм L, мм L1, мм Пределы
регулир.,
мм		 Резьбовая стяжка, резьба Кол-во
Болты фланцевые, резьба Кол-во
Шпильки Вес,кг
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 Резьба Кол-во
59-265-300300XY 300 445 460 400 410 360 555 575 +/- 60 M20 M24 4 M20 M24 12 M12 6 60
59-265-300350XY 350 505 520 460 470 360 555 575 M20 M24 4 M20 M24 16 M12 8 70
59-265-300400XY 400 565 580 515 525 360 575 585 M24 M27 4 M24 M27 16 M12 8 80
59-265-300450XY 450 615 640 565 575 360 575 585 M24 M27 5 M24 M27 20 M12 10 90
59-265-300500XY 500 670 715 620 650 360 575 605 M24 M30 5 M24 M30 20 M12 10 110
59-265-300600XY 600 780 840 725 770 360 585 605 M27 M33 5 M27 M33 20 M12 10 140
59-265-300700XY 700 895 910 840 840 360 585 625 M27 M33 6 M27 M33 24 M12 12 155
59-265-300800XY 800 1015 1025 950 950 360 605 645 M30 M36 6 M30 M36 24 M12 12 170
59-265-300900XY 900 1115 1125 1050 1050 360 605 645 M30 M36 7 M30 M36 28 M12 14 190
59-265-301000XY 1000 1230 1255 1160 1170 370 625 665 M33 M39 7 M33 M39 28 M12 14 230
59-265-301200XY 1200 1455 1485 1380 1390 370 645 665 M36 M45 8 M36 M45 32 M12 16 290
