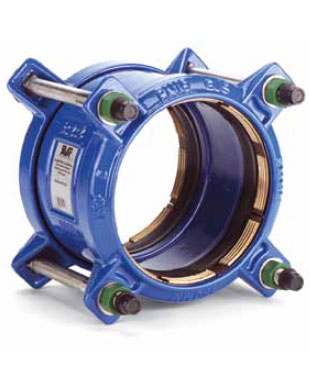

Муфта AVK соединительная SUPA PLUS PN 16

Серия 621/10

С устойчивым к натяжению уплотнительным кольцом
для ПЭ труб и труб из твердого ПВХ по ISO 161 и ISO 3607.
Для труб РЕ 100 – PN 6.3, PN 10 и PN 16, для PE 80 – PN 6.3 и PN 6.3 и PN 10
по DIN 8074. Для труб Sigma 100 PN 6 и PN 10. Sigma 125 – PN 7.5 и PN 10.

Все материалы одобрены WRC.
Одобренная DVGW-W270 резина EPDM поставляется по требованию.

Назначение:

Для воды и нейтральных жидкостей с температурой до +70°С

Общий допустимый угловой перекос на каждом конце: в пределах ± 3,5°

При применении на ПЭ трубах устойчивого к натяжению уплотнительного кольца, следует всегда применять опорную втулку AVK.

Испытание:

Наивысшее давление допустимое для трубопровода: 1,5 х PN.

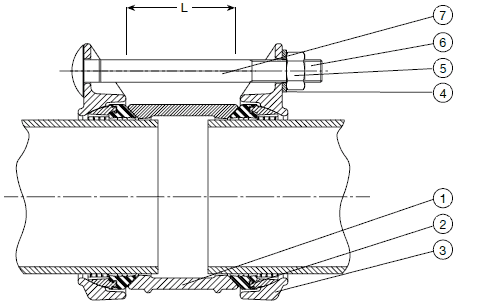

Перечень Компонентов:

1. Корпус

2. Устойчивое к натяжению уплотнительное кольцо

3. Хомут

4. Шайба

5. Гайка

6. Колпачок болта

7. Болт с квадратной головкой

Материалы:

Зажимные кольца и корпус	Пластичный чугун не ниже марки GGG-40 по DIN 1693 (EN-GLS-400: EN 1563: 1997)
Покрытие	Внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом
Кольцо уплотнительное устойчивое к натяжению	Резина EPDM с пушечной бронзой по DIN 17005 RG5
Болт с квадратной головкой и шайба	Нержавеющая сталь A2 класса прочности 70
Колпачок на болт	Пластмасса

Типоразмеры
