Серия 35/72
С одним отсечным клапаном, исключает обратный поток,

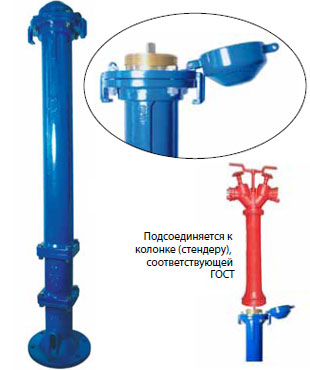

с автоматическим дренажом, с возможностью ручного дренажа.6" резьбовой ниппель для подсоединения пожарной колонки (стендера)
По ГОСТ, DN 125, макс. PN 16.
Сертификат соответствия и пожарной безопасности. Сертификат по ГОСТ
Для воды и нейтральных жидкостей с температурой до +40°С
Гидравлическое по ГОСТ

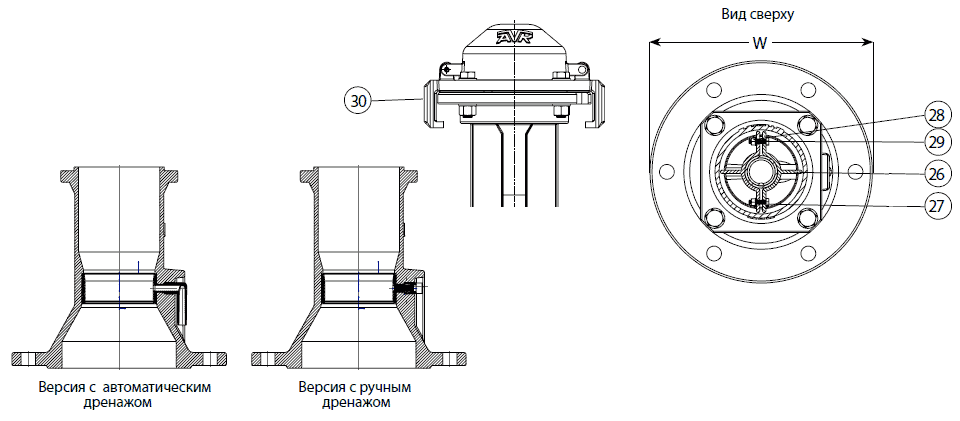

Резиновая заглушка для ручного дренажа
(На гидрант в стандартной комплектации установлено устройство для автоматического дренажа)

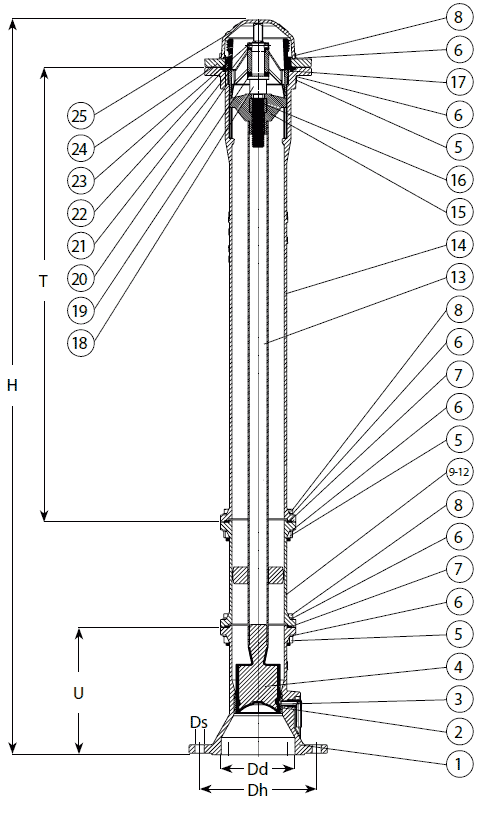

| 1. Камера седла | 16. Гайка шпинделя |
| 2. Седло | 17. Герметизирующее кольцо |
| 3. Дренажная труба | 18. Шпиндель |
| 4. Затвор | 19. Шайба |
| 5. Гайка М16 | 20. Направляющая шпинделя |
| 6. Шайба | 21. Шпилька фиксирующая |
| 7. Плоская прокладка | 22. Резьбовой ниппель |
| 8. Болт | 23. Кольцо фиксирующее |
| 9. Удлинение 1000 мм | 24. Верхний фланец |
| 10. Удлинение 750 мм | 25. Колпак |
| 11. Удлинение 500 мм | 26. Подшипник шпинделя |
| 12. Удлинение 250 мм | 27. Болт М6 х 25 |
| 13. Стержень шпинделя | 28. Гайка |
| 14. Верхняя часть корпуса | 29. Шайба |
| 15. Гнездо гайки шпинделя | 30. Зажимная скоба (2 шт.) |
| Верхняя, нижняя и промежуточная секции корпуса | Ковкий чугун EN-GJS-400-15 согласно DIN EN 1563 |
| Покрытие корпуса | Эпоксидное порошковое внутри и снаружи по DIN 30677 и в соответствии GSK, нанесённое электростатическим способом |
| Ниппель и гайка шпинделя | Латунь |
| Антифрикционная шайба и дренажный штуцер | Полиамид |
| Герметизирующее кольцо, грязесъёмное кольцо, прокладка | резина NBR |
| Шпиндель и стержень клапана | Нержавеющая сталь |
| Запорный клапан | Сердечник из чугуна, полностью вулканизирован полиуретаном |
| Седло клапана | Латунь |
| Артикул | DN | H, мм | T, мм | U, мм | W, мм | Dd, мм | Dh, мм | Ds, мм | Вес, кг |
| 35-125-72081000 | 125 | 1000 | 585 | 300 | 255 | 176 | 280 | 22 | 61,5 |
| 35-125-72091000 | 125 | 1250 | 835 | 300 | 255 | 176 | 280 | 22 | 67,0 |
| 35-125-72101000 | 125 | 1500 | 1085 | 300 | 255 | 176 | 280 | 22 | 72,3 |
| 35-125-72111000 | 125 | 1750 | 1085 | 300 | 255 | 176 | 280 | 22 | 82,8 |
| 35-125-72121000 | 125 | 2000 | 1085 | 300 | 255 | 176 | 280 | 22 | 90,3 |
| 35-125-72131000 | 125 | 2250 | 1085 | 300 | 255 | 176 | 280 | 22 | 96,8 |
| 35-125-72141000 | 125 | 2500 | 1085 | 300 | 255 | 176 | 280 | 22 | 105,3 |
| 35-125-72151000 | 125 | 2750 | 1085 | 300 | 255 | 176 | 280 | 22 | 115,9 |
| 35-125-72161000 | 125 | 3000 | 1085 | 300 | 255 | 176 | 280 | 22 | 124,0 |
| 35-125-72171000 | 125 | 3250 | 1085 | 300 | 255 | 176 | 280 | 22 | 130,5 |
| 35-125-72181000 | 125 | 3500 | 1085 | 300 | 255 | 176 | 280 | 22 | 139,0 |
| 35-125-72191000 | 125 | 4000 | 1085 | 300 | 255 | 176 | 280 | 22 | 156,5 |
