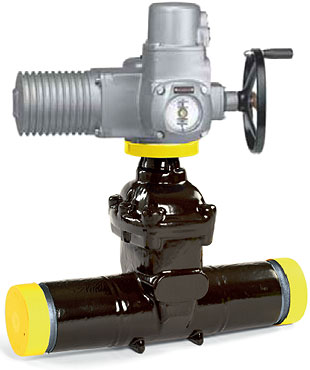

Задвижка AVK клиновая со стальными сварными концами (длинная), с электроприводом AUMA

Серия 46/78

Задвижка клиновая с упругим запиранием для присоединения встык к газопроводу

По стандартам EN13774 с фланцем ISO для установки привода
Стальные сварные патрубки по стандарту DIN 2470, часть 2. Длинная строительная длина.


Назначение:

Для газа до +60°С

Испытания:

Гидравлическое испытание в соответствии с EN 3230-5, PG3

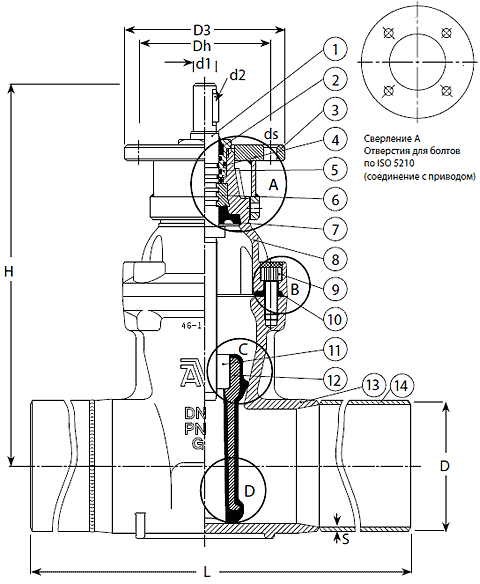

Перечень Компонентов:

1. Шпиндель 9. Болт крышки
2 . Грязесъемное кольцо из NBR 10. Прокладка крышки
3. Фланец ISO 11. Клиновая гайка
4. Кольцо круглого сечения 12. Клин
5. Гайка штокового уплотнения 13. Корпус
6. Упорное кольцо 14. Сварной конец
7. Манжета из резины NBR 15. Фланцевый переходник
8. Крышка



A. Уплотнение шпинделя задвижки
Три независимых уплотнения обеспечивают тройную защиту:
• грязесъемное кольцо из NBR защищает от проникновения грязи снаружи
• 4 шт. кольца круглогосечения из NBR с гайкой, заменяемой под да влен ием
обеспечивают герметичность и низкое трение
• манжетное уплотнение из резины служит в качестве основного уплотнения среды и предотвращает протечи при замене гайки штокового уплотнения под давлением.

B. Соединение крышка / корпус
Уникальное соединение корпуса и крышки обеспечивает надежную
герметичность
• круглая резиновая прокладка крышки лежит в канавке, этим предотвращая ее выдувание при скачках давления
• болты крышки из нержавеющей стали утоплены в прокладке крышки и уплотнены термоклеем, что изолирует болты от контакта со средой и землей во избежание ржавления.

C. Гайка клина
Гайка клина встроена и зафиксирована - чтобы сократить количество подвижных частей задвижки и тем самым ограничить риск ржавения поверхностей и неполадок. Она сделана из устойчивой к обесцинкиванию латуни со смазывающими способностями для оптимальной совместимости со шпинделем из нержавеющей стали.

D. Вулканизированный клин
Сердечник клина из шарографитного чугуна – снаружи и внутри вулканизирован резиной NBR. Металлические части не имеют контакта со средой, и высококачестевнная вулканизация предотвращает коррозию под слоем резины. Направляющие пазы клина обеспечивают равномерное и герметичное закрытие независимо от высокого давления. Надежная работа задвижки обеспечена, т.к. направляющие предотвращают перегрузку шпинделя.





DS: DN 40-200: 11.5 мм
  >DN 250: 18 мм
D3: DN 50: 125 мм
  DN 80-100: 140 мм
  DN 150-200: 165 мм
  DN 250-300: 205 мм
  DN 400: 220 мм
Dh: DN 50: 102 мм
  DN 80-100: 115 мм
  DN 150-200: 145 мм
  DN 250-300: 174 мм
  DN 400: 195 мм

Материалы:

Корпус Литая сталь GS-C25N
Крышка Шарографитный чугун GJS-500-7(GGG-50)
Покрытие

Внутри и снаружи порошковое эпоксидное по DIN 30677-2 и в соответствии с требованиями GSK.

Наружная поверхность покрыта полиуретаном (ПУР) по стандарту DIN 30677-2

Фланец ISO Сталь St. 52.3
Клин Шарографитный чугун. Вместе с зафиксированной медной гайкой полностью вулканизированы резиной NBR.
Шпиндель (с накатной резьбой и упорным кольцом для клина) Нержавеющая сталь с содержанием хрома не менее 13%
Сменное уплотнение шпинделя

Манжета из NBR, 4 кольца круглого сечения, устойчивая к обесцинкиванию латунная гайка штокового уплотнения, грязесъёмное кольцо из NBR.

Болты крышки с потайными головками Нержавеющая сталь; обрамлены прокладками и запломбированы термоклеем
Прокладка между крышкой и корпусом Резина NBR

Типоразмеры

Артикул

DN D, мм S, мм L, мм H, мм d1, мм d2, мм Кол-во оборотов
до полного
открывания
Момент кручения, Нм Вес, кг
46-050-7801380 50 60 3 570 241 20 6 11 40 14
46-080-7801380 80 89 3 550 297 20 6 17 60 17
46-100-7801380 100 114 4 520 334 20 6 21 80 23
46-150-7801380 150 168 5 530 448 20 6 26 80 39
46-200-7801380 200 219 6 570 562 20 6 35 120 63
46-250-7801380 250 273 6 590 664 30 8 37 180 88
46-300-7801380 300 324 7 620 740 30 8 44 300 128
46-400-7801380 400 426 8 670 1179 30 8 59 300 242

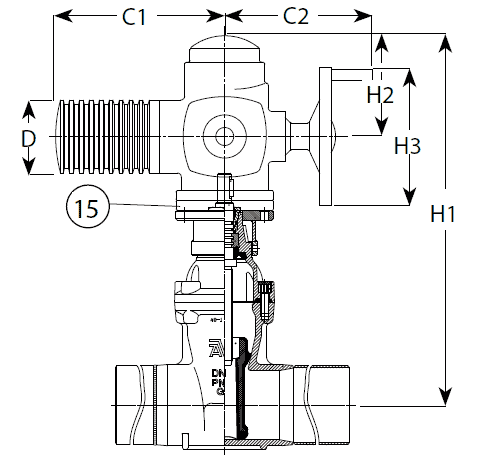

Задвижка с приводом

DN

Тип привода AUMA

Скорость закрывания об/мин Мощность кВт на ед. давления

Длительность откр/закр

в секундах

C1, мм C2, мм D, мм H1, мм H2, мм H3, мм Момент прив. (Нм) при откр.

Ном. ток, А

вкл. привод

Вес, кг
50 SAEX 07.6 45 0,20 15 265 249 105 501 210 160 40 1,6 38
80 SAEX 07.6 45 0,20 23 265 249 105 549 210 160 60 1,6 41
100 SAEX 10.2 45 0,40 28 282 254 125 584 210 200 80 2,5 50
150 SAEX 10.2 45 0,40 35 282 254 125 696 210 200 80 2,5 66
200 SAEX 10.2 45 0,40 47 282 254 125 803 210 200 120 2,5 90
250 SAEX 14.2 22 0,75 101 385 336 153 925 226 315 180 2,5 138
300 SAEX 14.2 22 0,75 120 385 336 153 1000 226 315 200 2,5 181
400 SAEX 14.6 22 1,60 161 385 336 153 1276 226 400 300 5,3 295
