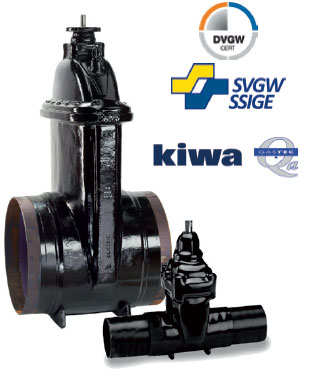

Задвижка AVK клиновая для природного газа, PN 16, со стальными сварными концами

Серия 46/70

Клиновая задвижка с упругим запиранием с длинными стальными сварными концами по DIN 2470, ч.2,
По стандартам DIN 3437 и EN 13774
Закрытие по часовой стрелке (СТС)
Длинная строительная длина

Утверждена Сертификатами ГОСТ, УкрСЕПРО, NG-4313BO0281 на соответствие DIN-DVGW и Сертификатом CE-0085BО0317 по DVGW EG.

Назначение:

Для газа до +60°С

Испытания:

Гидравлическое испытание в соответствии с EN 3230-5, PG3

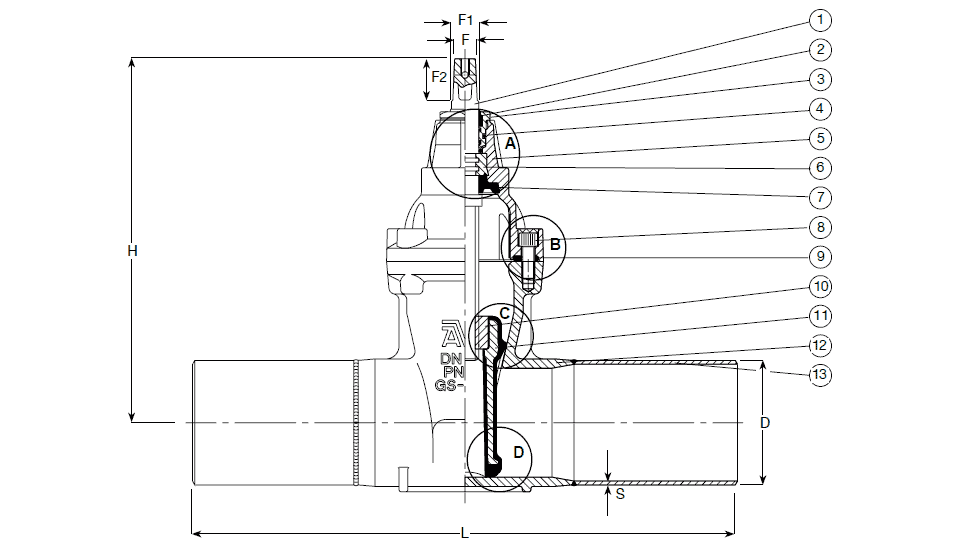

Перечень Компонентов:

1. Шток

2 . Грязесъемное кольцо из NBR

3. Гайка уплотнения штока

4. Кольцо круглого сечения NBR

5. Крышка

6. Упорное кольцо

7. Манжета из резины NBR

8. Болт крышки

9. Прокладка крышки

10. Гайка клина

11. Клин

12. Корпус

13. Трубный патрубок

A. Уплотнение шпинделя задвижки
Три независимых уплотнения обеспечивают тройную защиту:
• грязесъемное кольцо из NBR защищает от проникновения грязи снаружи
• 4 шт. кольца круглогосечения из NBR с гайкой, заменяемой под да влен ием
обеспечивают герметичность и низкое трение
• манжетное уплотнение из резины служит в качестве основного уплотнения среды и предотвращает протечи при замене гайки штокового уплотнения под давлением.

B. Соединение крышка / корпус
Уникальное соединение корпуса и крышки обеспечивает надежную
герметичность
• круглая резиновая прокладка крышки лежит в канавке, этим предотвращая ее выдувание при скачках давления
• болты крышки из нержавеющей стали утоплены в прокладке крышки и уплотнены термоклеем, что изолирует болты от контакта со средой и землей во избежание ржавления.

C. Гайка клина
Гайка клина встроена и зафиксирована - чтобы сократить количество подвижных частей задвижки и тем самым ограничить риск ржавения поверхностей и неполадок. Она сделана из устойчивой к обесцинкиванию латуни со смазывающими способностями для оптимальной совместимости со шпинделем из нержавеющей стали.

D. Вулканизированный клин
Сердечник клина из шарографитного чугуна – снаружи и внутри вулканизирован резиной NBR. Металлические части не имеют контакта со средой, и высококачестевнная вулканизация предотвращает коррозию под слоем резины. Направляющие пазы клина обеспечивают равномерное и герметичное закрытие независимо от высокого давления. Надежная работа задвижки обеспечена, т.к. направляющие предотвращают перегрузку штока.

Материалы:

Корпус	Литая сталь GS-C25N
Крышка	Шарографитный чугун GJS-500-7(GGG-50)
Покрытие	Внутри и снаружи порошковое эпоксидное по DIN 30677-2 и в соответствии с требованиями GSK. Наружная поверхность покрыта полиуретаном (ПУР) по стандарту DIN 30677-2
Клин	Ковкий чугун. Полностью вулканизирован резиной NBR. С зафиксированной медной клиновой гайкой.
Шток (с накатной резьбой и упорным кольцом для клина)	Нержавеющая сталь с содержанием хрома не менее 13%
Сменное уплотнение штока	Манжета из NBR, 4 кольца круглого сечения, устойчивая к обесцинкиванию латунная гайка штокового уплотнения, грязесъёмное кольцо из NBR.
Болты крышки с потайными головками	Нержавеющая сталь; обрамлены прокладками и запломбированы термоклеем
Прокладка между крышкой и корпусом	Резина NBR

Типоразмеры

Артикул	DN	PN	D, мм	S, мм	L, мм	H, мм	F, мм	F1, мм	F2, мм	Вес, кг
46-050-70-01280	50	16	60	3	570	241	14	16	29	13
46-080-70-01280	80	16	89	3	550	297	17	20	34	16
46-100-70-01280	100	16	114	4	520	334	19	22	38	22
46-150-70-01280	150	16	168	5	530	448	19	22	38	38
46-200-70-01280	200	16	219	6	570	562	24	28	42	61
46-250-70-01280	250	16	273	6	590	664	27	31	47	86
46-300-70-01280	300	16	324	7	620	740	27	31	47	126
46-400-50-01880	400	16	426	8	670	939	32	37	55	179
46-500-50-01880*	500	16	530	8	720	1142	30	30	84	520
46-600-50-01880*	600	16	630	8	770	1285	30	30	84	732
