Инструкция по монтажу и эксплуатации затвора AVK шлюзового

1. Общая информация

Просьба проверять шлюзовой затвор на комплектность. Пожалуйста, свяжитесь с поставщиком в случае неполной комплектации. Шлюзовой затвор представляет собой законченное изделие, поэтому не должен подвергаться разборке. Гарантия прекращает действие в случае несанкционированной разборки оборудования.

2. Монтаж

Требования к поверхности, на которую производится монтаж
Убедитесь, что поверхность стены, прилегающая к уплотнениям шлюзового затвора, гладкая и непористая. Следует соблюдать допуски размеров по ОП\1 18202, в редакции Октябрь 2005. Согласно вышеуказанному, обратите внимание на следующее:



Ширина проходного отверстия	до 1 м	1 - 3 м	3 - 6 м
Допуск по ширине	±3 мм	±5 мм	±10 мм



Убедитесь, что кромки стенок канала не повреждены.
Если трубопровод проходит через стену, убедитесь в том, что конец трубы располагается на одном уровне с плоскостью стены.





Монтаж шлюзового затвора

1. В первую очередь проверьте, совпадает ли номинальная ширина затвора с размером отверстия канала. Отверстие канала не должно быть больше номинальной ширины шлюзового затвора.
2. Откройте заслонку шлюзового затвора и установите его на стене. Отцентрируйте шлю­зовой затвор, отрегулируйте его положение согласно уровню воды и закрепите его с помощью распорок.
3. Разметьте на стене расположение отверстий, просверлите необходимые отверстия. Очистите отверстия с помощью сжатого воздуха.

1. Закрепите затвор с помощью анкерных болтов.
2. Затягивайте анкерные болты до того момента, пока корпус затвора не будет плотно прилегать к стене. Это гарантирует надежное уплотнение между корпусом и стеной.
3. В конце удалите со шлюзового затвора всю грязь, оставшуюся от сверления; особенно тщательно следу­ет очистить уплотнения между корпусом и заслонкой, а также направляющие заслонки.

Теперь шлюзовой затвор готов к эксплуатации!



3. Ввод шлюзового затвора в эксплуатацию

Аккуратно проведите один проверочный цикл открытия/закрытия затвора и проконтролируйте ход заслон­ки по направляющим. Затвор может сместиться - встать на свое место. Рабочее давление не должно превы­шать максимальное давление шлюзового затвора.



4.Техобслуживание

Подвижные части (шток, ходовая гайка и упорное кольцо в основании подшипника) необходимо обрабатывать водоотталкивающей смазкой 2 раза в год.

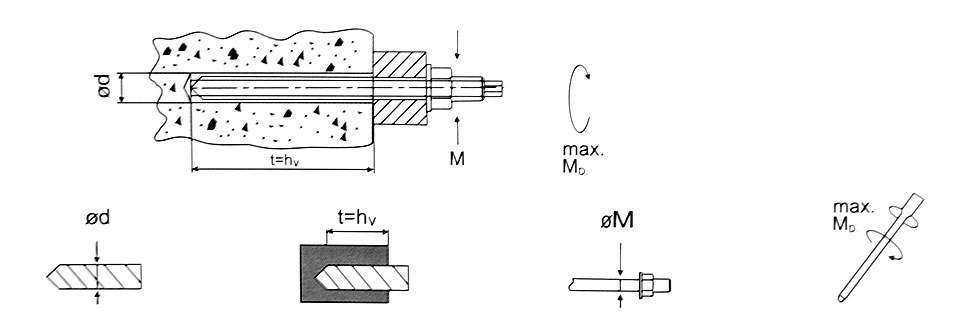

5. Справочная информация по рекомендуемым анкерным болтам

Ød, мм	t=hv, мм	ØM, мм	Момент затяжки, Н-м
10	85	M 8	10
12	95	M 10	20
14	115	M 12	40
18	130	M 16	80
24	175	M 20	150
28	215	M 24	200
35	280	M 30	300
